[新功能]全新心胸比测量（CTR）工具上线

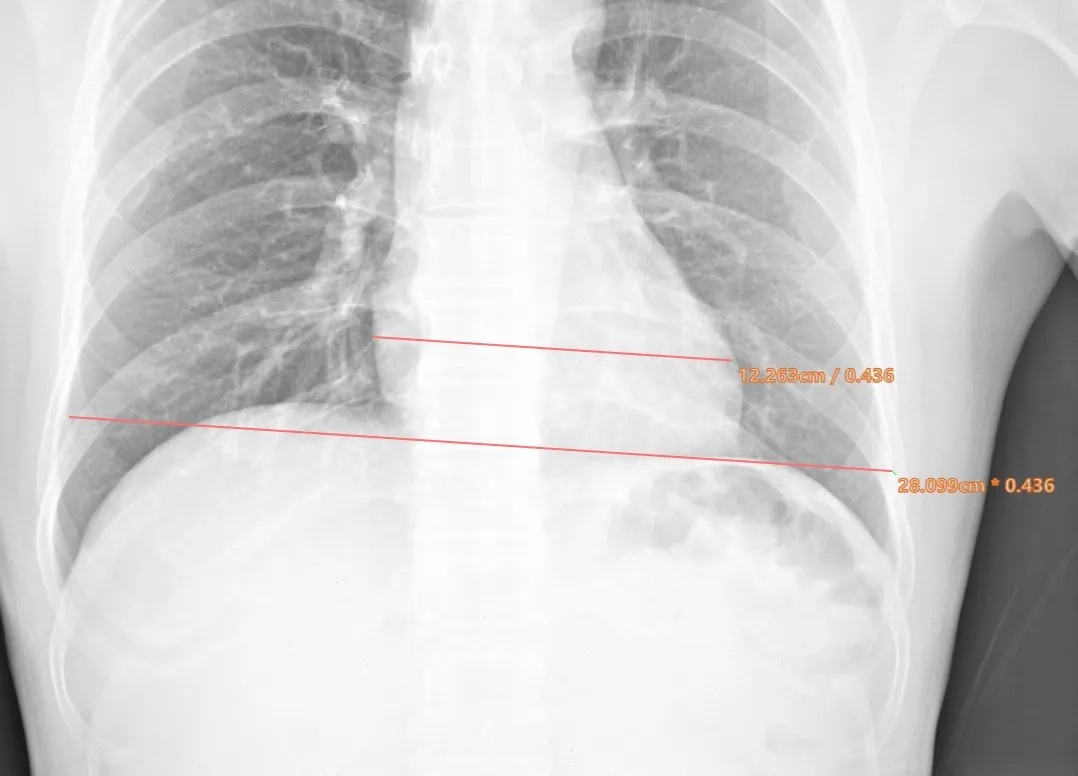

心胸比（Cardiothoracic Ratio, CTR）是评估心脏大小的经典放射学指标，其定义为在后前位立位胸部X线片上，心脏最大横径与胸廓最大内径的比值。熟悉我们的朋友也许还记得，我们最开始上线的心胸比测量工具是两个双横线版，就是分解通过平行的两条横向直线测量心脏最大横径与胸廓最大内径。这个版本的CTR工具是在DICOM viewer开发之初提供的简版测量工具，是解决有无问题的，其实实现本身有不完善的地方，比如心脏左缘和心脏右缘的点可能不胸廓边缘的点在同一条平行线上。

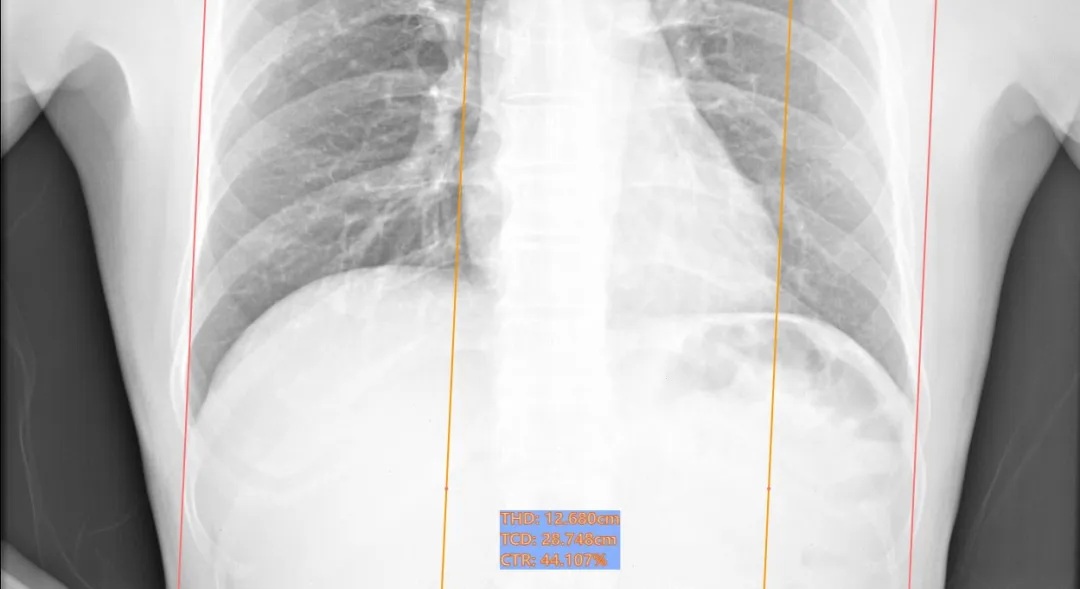

既然有不完善的地方，并且用户也提出来了改进的需求，对于我们来说那就是是时候提供一版更完善的心胸比测量（CTR）工具的时候了。新版的心胸比（CTR）测量工具采用了传统的四平行竖线测量的思路，用户在测量可以依次点击心脏左缘点、心脏右缘点，胸廓左缘点、胸廓右缘点，从而生成四条平行的竖线，并计算得到测量值。直线可以旋转调整方向以平行于脊柱线（胸椎中线）。

需要额外强调一点的是，默认情况下，点击生成的竖线是跟水平面垂直的。如果觉得不和脊柱线平行（胸椎中线），可以按住鼠标不放，然后移动鼠标调整直线到跟脊柱平行的状态再放开鼠标，那么生成的直线就是默认都跟脊柱线平行的了。从这方面讲，初始勾画CTR工具测量线的时候有有两种操作模式：1是直接点击就生成垂直水平面的线，二是按下鼠标后拖拽调整方向后再放开（视频最后面的操作方式）。当然操作时可以直线先生成四条竖线，然后再通过拖拽和旋转操作后将测量线操作到正确的位置和角度，从而得到最终正确的测量结果。

本次发文倒不是说新版的测量工具有多好之类的，只是善意的提醒广大用户，心胸比测量工具的操作方式已经发生了重大变化，请大家在使用时注意。除去这些新的测量工具外，dodo DICOM HTML5 Viewer在上次《 [重要更新]MPR三维重建功能改进：更好的任意角度旋转功能及操作》后，继续在PET/CT融合及三维MPR重建方面大幅改进，以更好的支持和兼容各种非标准轴位的图像的操作。欢迎大家来体验我们的产品，并就各种问题和功能提出您的建议和意见。
